LM-101LB Brannviderte Trådløs Online Alarm Instruksjon
1, kort introduksjon
LM-101LBFire Detecting Wireless Online Alarm er en slags røykalarm med fotoelektrisk røykvarsling og trådløs onlinealarmfunksjon, når en av alarmen oppdager røykesignal, kan det sende ut trådløst alarmsignal, utløse andre alarmeralarm (se effektiv overføringsavstand) , minn deg om at det er farlige tilfeller (branner) skjer i tide ..
2, karakteristisk
◆ fotoelektrisk røykvarsling;
◆ høy følsomhet;
◆ lavt strømforbruk;
◆ Nei. Av online satt gratis
3, tekniske parametere
(1) Executive Standard: BS EN 14604-2005
(2) Arbeidsspenning: DC9V (for røykvarsler)
DC4.5V (for trådløst online: 1.5vx3pcs)
(3) Arbeidsstrøm :: DC9V Quiescent Current≤12UA
DC9V alarmstrøm <20mA
DC4.5V Quiescent Current≤230UA.
DC4.5V Arbeidstrøm <4MA
(4) Alarm Decibel: ≥85DB / 3M
(5) Alarmindikator: Rød LED
(6) Online / Lær indikator: Rød / Grønn LED
(7) Frekvens: 433.92MHz
(8) Overføringsavstand: Romslig rettlinjeavstand <60m
(9) Arbeidstemperatur: -10 ℃ ~ + 40 ℃
(10) Omgivende fuktighet: ≤95% RH (ingen kondensering)
(11) Lavt batteritest: DC9V (for røykdetektor) <7.35V
En kort alarmlyd om hvert 43 sekunder
DC4.5V (for trådløs online) <3.3v
En kort alarmlyd om hvert 60 sekund

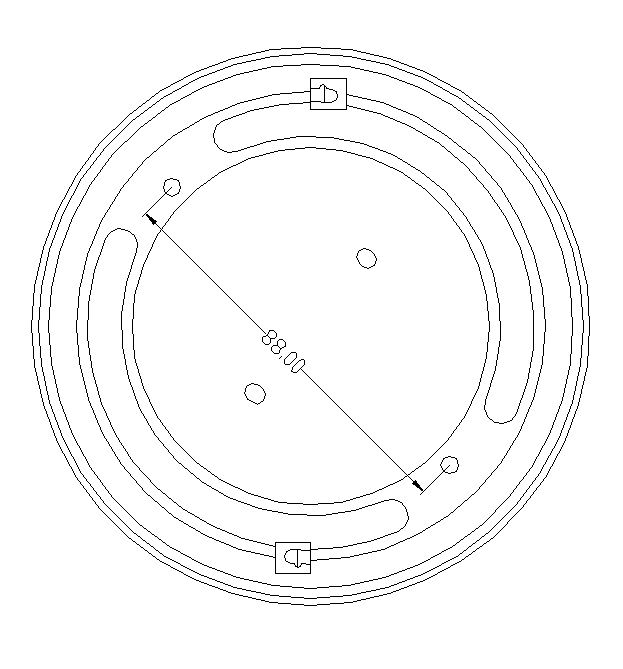

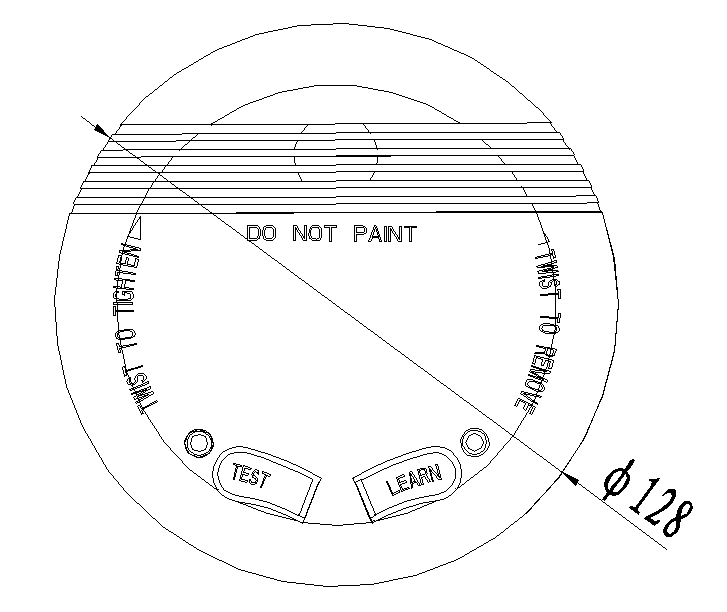

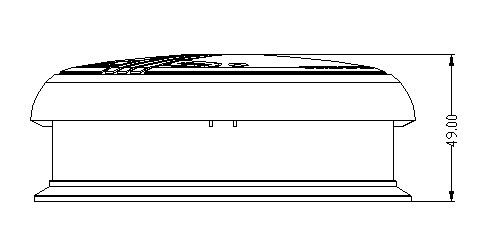

4, utseende og dimensjon (figur 1)
Figur 1
5, bruk

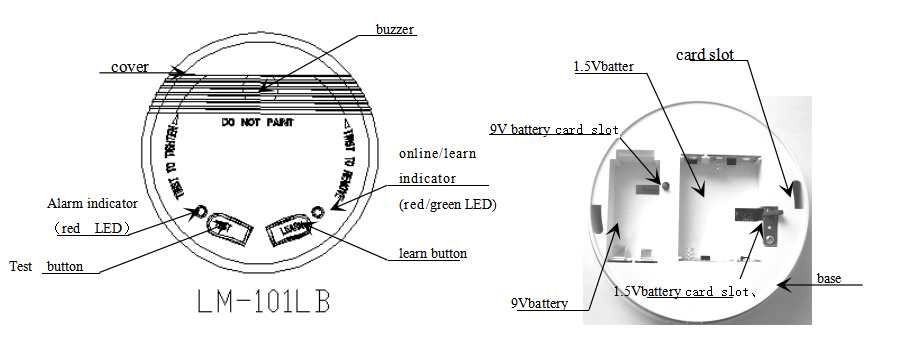

(1) Funksjonsdiagram over dekselbaserte monteringsplate (Figur 2)
Figur 2.

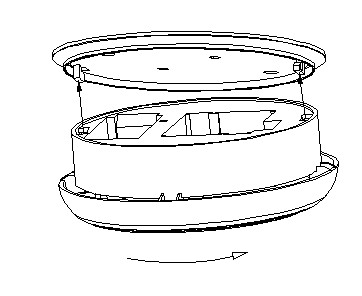

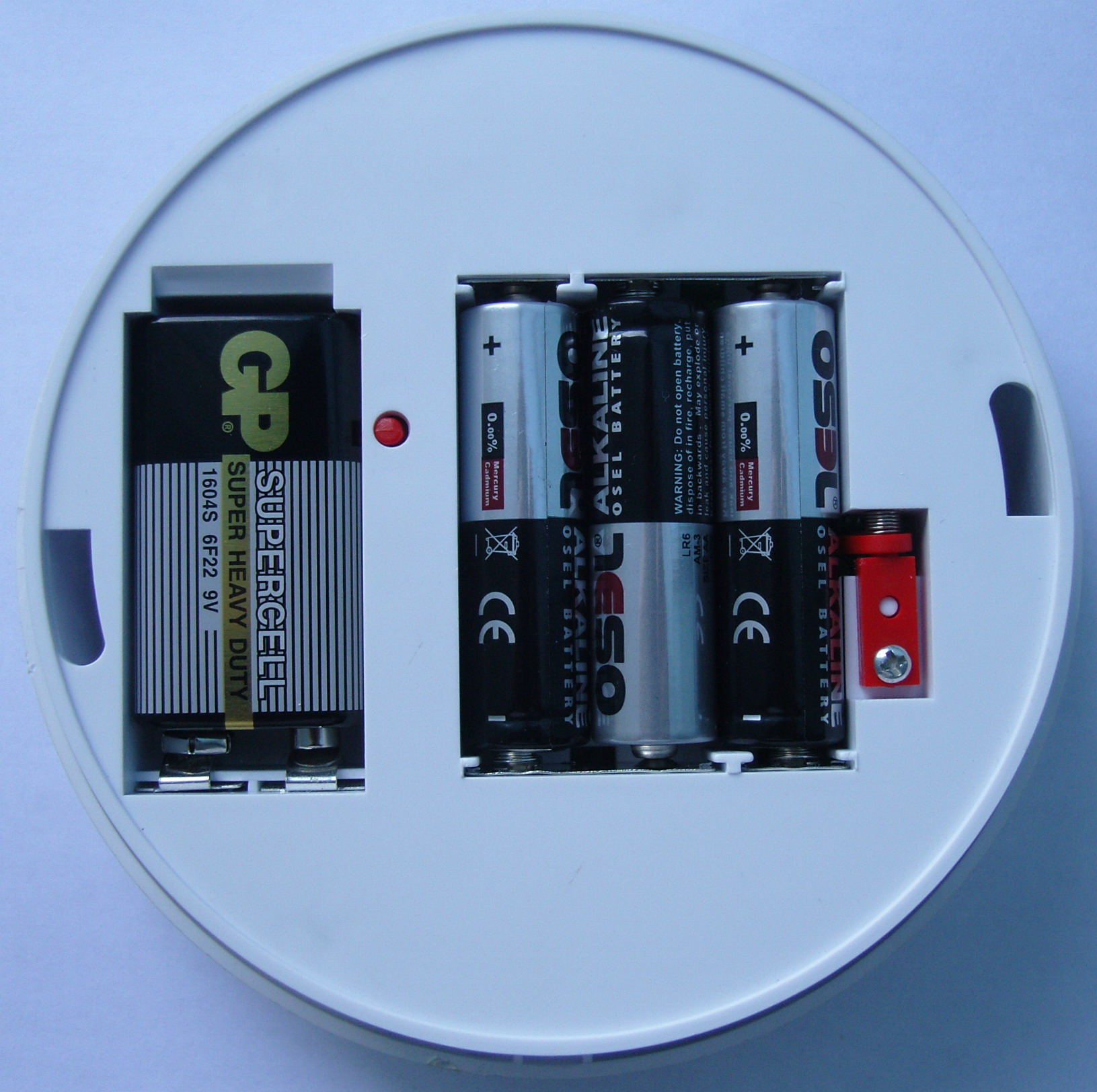

(2) batteri mount (figur3)
A, ta ut produktet fra pakkingsboksen, roter monteringsplaten mot urviseren, ta ut 9 V og 1,5 V-batteriet, fjern henholdsvis beskyttelsesfilmen på batteriet.
b, sett 9 V batteri i batterirommet og vær oppmerksom på batteriolaritetssymbolet i rom;
c, vennligst slå bajonettlås rocker til inwall før sett 1,5v batteri i rom og vær oppmerksom på batteriet polaritetssymbolet i rom;
D, sikte hevet to kroker på monteringsplaten til to kortspor på basen .rotatmonteringsplaten med urviseren til kroker inn i kortsporet helt.
Figur3.
(3) Test / Online / Slett minne
Produkter som er angitt i normal arbeidsstat etter at strømmen på og alarmindikatoren (Red LED) blinker om hver 43s.
test…
Trykk på Test-knappen, alarmen Send ut Clear Høy Alarm Signal Tone, Alarmindikator (Red LED) blinker raskt, Online / Lær indikator (Red / Green LED) blinker og sender ut trådløst alarmsignal (online-produkter i effektiv avstand) på samme tid. Det viser at alarmen er i normal arbeidsstat. Vi kan også vedta kunstig blåsende røyk.
SET / ONLINE ...
Vertsinnstilling ... Ta et av produktet (online trenger to eller flere produkter), trykk på Lær-knappen en gang ,, Indikatorlampe (Red / Green LED) endret en gang, sett vert for grønn indikatorstatus;
Slaveinnstilling ... sett andre produkter til rød lysstat.
På nett…
1, når innstillingen er riktig. samme tid ;
2, etter at slaven mottar det elektroniske signalet fra vert, vil Lær indikatoren blinke kontinuerlig. Alarmen begynner
til alarm samtidig og alarmlampen (rød LED) er ute.
3, etter elektronisk innstilling, ta ut en av alarmer for å trykke på testknappen, vil hvileproduktene sende ut alarm og blinke kontinuerlig.
Slett minne ... Ta ett produkt trenger ikke online. Trykk på det er Lær-knappen for å sette grønt tilstand. Trykk Test-knappen til normal alarmtilstand, og deretter Alarmindikator (Red LED) og online / Lær indikator (Rød / Grønn LED) Blinker kontinuerlig, det betyr at produktene hadde slettet gjeldende online minne.

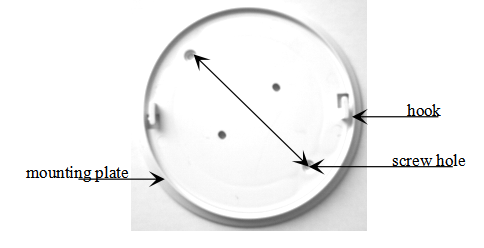

6, installasjonsskisse kart (figur4)
(1) Velg en egnet installasjonsposisjon og effektiv kommunikasjonsavstand;
(2) I henhold til hullene i installasjonsstyret bor et hull i det nødvendige taket og fyll plastspikesetet i hullet;
(3) Bruk skruen for å fikse installasjonspanelet på plastspiker sete;
(4) Legge ned de to detektorbasekrok i detektorsporet. Vri røykdetektoren med urviseren for å feste den på installasjonspanelet tett.
(5) Etter installasjonen utfører du den faktiske kommunikasjonstesten for å forhindre kommunikasjonsfeil.
Figur 4.
7, vedlikehold
(1) Det er bedre å teste røykalarmen ukentlig.
(2) Rengjør alarmen hver tredje måned. Når du rengjør, ta ut batteriet. Etter avsluttet rengjøring, trykk Test-tasten for å sjekke online-tilstanden.
(3) Hvis du finner produktene ikke er i normal arbeidsstat, må du kontrollere batteriet først. Hvis problemet ikke kan fjernes, vennligst ikke demonter deg selv. Du skal søke tjenesten til profesjonelle.
8, feilanalyse og eliminering
feilfenomen | Analyse av årsaker | elimineringsmetode | bemerke |
Ingen respons på testnøkkelen | 9 V batterier er ikke riktig installert | Vær oppmerksom på polariteten og installer riktig 9 V batterier. | |
Ingen respons på Lær-nøkkelen | 4.5V batterier er ikke riktig installert | Vær oppmerksom på polariteten og installer riktig 4,5 V batterier. | |
Gjør forbigående alarmlyder om hvert 43 sekund. | 9 v Batteries'Voltage er lav | Endre 9 V batteri | |
Gjør forbigående alarm høres om hvert 60 sekund. | 4.5V batterier'voltage er lav | Endre 4.5V batteri |
9, poeng for oppmerksomhet
(1) Ikke installer produktet i følgende miljø som hypertermisk, fuktig, støvete, kjøkken, bad og så videre;
(2) Når du installerer, må du være oppmerksom på at det ikke skal være gjenstander som vil lyver fra Flash og Block, noe som gjør lyder foran alarmen.
(3) Monter flere online-produkter for å forhindre at de overskrider effektiv kommunikasjonsavstand eller objekter som vil blokkere kommunikasjon.
10, poeng for forlatte produkter
(1) pakkene består av fornybare saker og bruk dem så sirkulært som mulig;
(2) Batteriene og avfallets elektriske apparater som har blitt brukt, kan ikke forlates med vanlig husholdningsavfall.
11, anbefalte batterier
Pair Deer 9V 6F22
GP 9V 1604S.
Mustang 9V 6F22.
Pair Deer 9V 6LR61
GP 9V 1604A.
Pair Deer 3 x 1.5V LR6 / AA
Gp 3 x 1.5v gp15au
Mustang 3 x 1.5V LR6 / AA
