LM-102-serien røykalarminstruksjoner

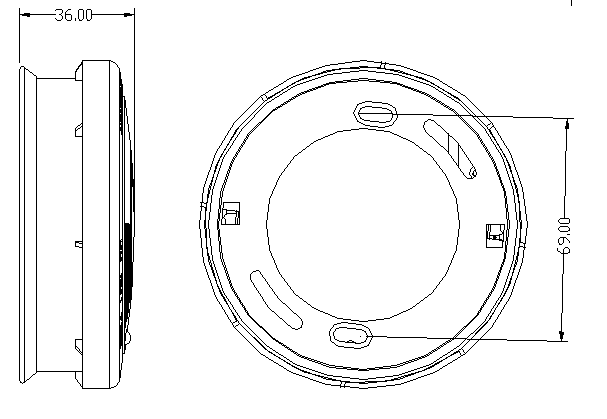

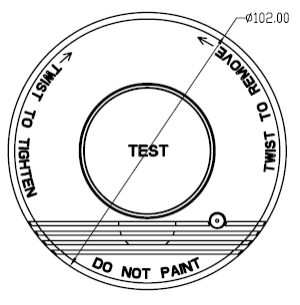

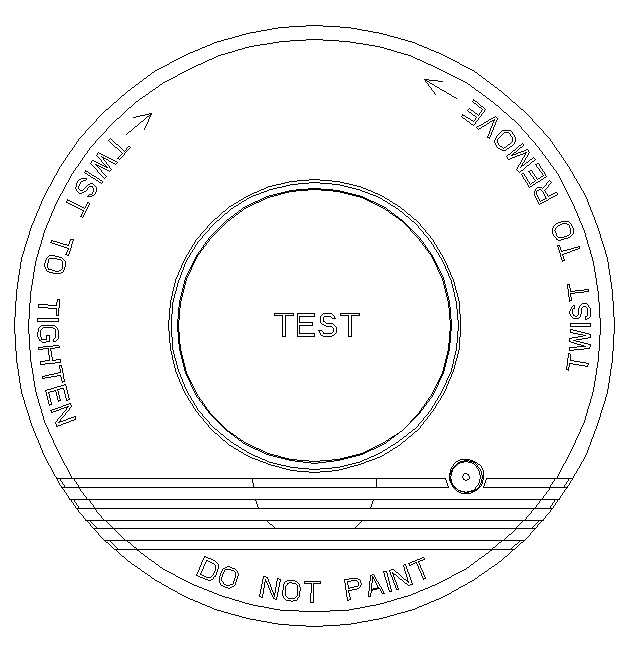

Jeg, utseende og dimensjon
Lm-102a.
II, Tekniske parametere
1, Arbeidsspenning: DC9V
2, nåværende: Quiescent Current≤12UA
Alarmstrøm ≤ 20mA
3, Alarm Loudness: ≥85DB / 3M
4, normal tilstand: LED (rød) blinker hver 43s
5, alarmmodus: lyd / lys (konstant)
6, lavt batteritest: <7.35V Lag en alarmlyd hvert 43 sekund
7, arbeidstemperatur: -10 ℃ ~ + 40 ℃
8, omgivende fuktighet: ≤95% RH (ingen kondensering)
III, test
Ta produktet ut av esken, skru monteringsplaten mot urviseren og løsne den.
Ta 9V-batteriet ut, fjern beskyttelsesfilmen, trykk på batteriet i batterinjefen og sett den tilbake i batteribeholderen.
Sett krokene på monteringsplaten i installasjonssporet, drei skallet med urviseren for å feste.
Trykk på Test-knappen, den røde LED-lampen blinker og en alarmlyd er laget samtidig. Det betyr at detektoren fungerer som den skal.
Iv, installasjon
1, bør røykalarmen installeres på midten av taket. Monter enheten minst 1 meter unna veggen eller strålen. Det bør ikke være noen hindringer som blokkerer lys eller lyd produsert av alarmen. Hvis rommet har et tonehøyde, skal skråningen være mindre enn 45 grader. En enhet dekker ca 60 kvadratmeter. Vi foreslår at røykvarsler er montert i alle rom.
2, kontroller at indikatorlampen er i retningen som gjør det praktisk for deg å observere. Deretter bor hull i den valgte posisjonen i taket. Skyv plastutvidelsesanker til full dybde i hvert hull.
3 Sett inn skruene gjennom monteringsplaten og skru dem inn i ankeret tett slik at monteringsplaten er festet.

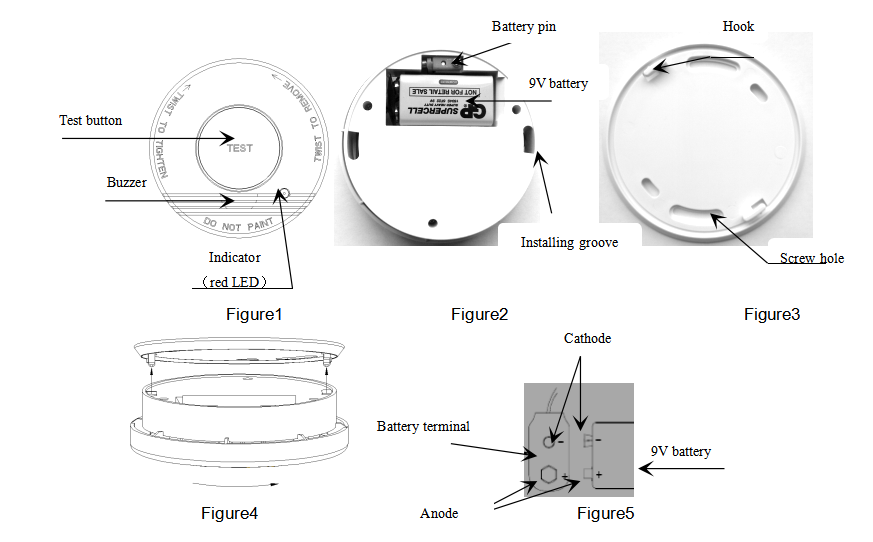

4, Koble batteriet til batteriets terminaler i henhold til figur5. Vri batteristikket til veggen på batteribeholderen, og trykk deretter på hele batteriet i beholderen.
5, sett inn de to krokene på monteringsplaten i installasjonssporet. Vri skallet med urviseren for å feste.
6, trykk på testknappen for inspeksjon. Pass på at du kan høre alarmlyden, hvilket rom du er i.
V, vedlikehold og bruk
1, det anbefales at produktet skal testes ukentlig.
2, trykk på testknappen for inspeksjon. Når i normal tilstand blinker den røde LED hvert 4.3 sekunder.
3, når batteristrømmen er lav, vil produktet gjøre en \"DI \" lyd hvert 4.3 sekunder, noe som betyr at du må bytte ut batteriet. Når du vil bytte ut batteriet, slår du detektoren mot urviseren og løsner den fra monteringsplaten. Ta det gamle batteriet ut av beholderen og løsne den fra batteriet. Koble det nye batteriet til batterieterminaler i henhold til figur5, slå batteri-stiften til veggen til batteribeholderen og sett batteriet tilbake i beholderen (Figur2). Sett krokene på monteringsplaten i installasjonssporet, sving med urviseren for å feste.
Merk: Etter at du har erstattet batteriet eller installert detektoren, bør du trykke på testknappen for å sikre at detektoren fungerer som det skal.
4, Batterimodell:Pardeer 6F22 9V;
5, hvis produktet ikke kan fungere skikkelig, kan du prøve å analysere feilen og eliminere den i henhold til instruksjonene. Hvis du ikke klarer å eliminere feilen, vennligst ikke demonter produktet selv. Søk profesjonell service i stedet.
VI, feilanalyse og eliminering
Feilfenomen | Grunnen analyse | Elimineringsmetode | Bemerke |
Trykk på TEST-knappen og det er ikke noe svar | Batteriet er installert feil. | Installer batteriet riktig og vær oppmerksom på batteripolariteten. | |
En alarmlyd gjøres hvert 4.3 sekunder. | Lite batteri | Bytt batteriet. | Pairdeer 6F22 9V. |
VII, Notater
1, er produktet ikke egnet til å bli installert på kjøkken, bad eller andre steder der det er høy temperatur og fuktig.
2, bør det ikke være noen hindringer som blokkerer lyset eller lyden foran produktet.
3, hvis batteriet er installert i omvendt polaritet, kan produktet ikke fungere skikkelig, og det kan bli skadet.
Viii, notater for kassering
Brukt batteri og avfall elektrisk apparat kan ikke kastes med generelt husholdningsavfall.
Endringshistorikk | ||||
Revisjonsnummer | Dato | Endringer | Forfatter | Godkjent av |
1..1. | 2014-01-02 | Første utgave | Lu Bo. | Lang xinglin |
1.2 | 2015-08-06 | Installasjons- og batteriutskifting | Lu Bo. | Lang xinglin |
1.3 | 2015-11-09 | Oversettelse av installasjon | Lu Bo. | Lang xinglin |
