KD-122LA Trådløs sammenkoblet brannvarslingsalarm
Brukermanual
1. Kort introduksjon
KD-122LA Trådløs sammenkoblet brannvarslingsalarm er en fotoelektrisk røykalarm med lavt strømforbruk. Intern presis analog krets, digital krets og trådløs overføringskrets gjør deteksjonsarbeidet mer stabilt og pålitelig. Den har trådløs sammenkoblingsfunksjon, som betyr at når en enhet gjør alarmen, vil andre sammenkoblede enheter i interlink-serien alarm samtidig. Dette produktet har lite volum og det innebygde batteriet med stort kapasitet kan gi levetid på 10 år.
2. Produktegenskaper
Fotoelektrisk røykvarsling
Pålitelig ytelse og mindre generalarmer
Presis analog krets og digital krets
Lavt energiforbruk
Liten størrelse
Interlink rekkevidde> 100m (åpent felt)
Levetid på 10 år
3. Teknisk spesifikasjon
tekniske parametere | Røykvarsling | |||
Spenning | DC3V (innebygd CP605050) | |||
Lavspenningsinspeksjon | 2.2V. | |||
Nåværende | Alarmstrøm | Quiescent Current. | ||
≤120mA | ≤2ua. | |||
Statusvisning | Normal røykvarsling | LED (rød) blinker en gang om hvert 344 sekunder, ingen alarmlyd | ||
Røykvarsling eller tastestest | LED (rød) blinker og kontinuerlig alarm er gitt | |||
Lav sensitivitetsdeteksjon (stille modus) | LED (rød) blinker hvert 10. sekund, ingen alarmlyd, automatisk avbryte lav sensitivitetsdeteksjon ca 9 minutter senere | |||
Alarmminne | LED (grønn) blinker 3 ganger om hvert 43 sekund, og stopper 24 timer senere. Første gang du trykker på Test / Mute-knappen etter at alarmen er laget, vil detektoren hint med spesiell alarmmodus. | |||
Slutten på livet | Etter oppstart og arbeid i 10 år vil advarsel bli gjort. Buzzeren piper 3 ganger hvert 43 sekund. | |||
Lavspenningsinspeksjon | LED (rød) blinker om hvert 344 sekunder, piper om hvert 43 sekund. | |||
Alarm loudness. | ≥85DB / 3M. | |||
Trådløs sammenkobling | Radiofrekvens | 868MHz. | ||
Interlink rekkevidde | ≥100m (åpent felt) | |||
Sammenkobling / Lær indikasjon | Rød LED er stabil på betyr at produktet trenger å lære. Rød LED-blinkende betyr signaloverføring. Grønn LED er stabil på midler Produktet er klar til å sende identifikasjonskode. Grønn LED-blinkende betyr at enheten har mottatt trådløst signal. | |||
Overføringshastighet | ||||
Arbeidstemperatur | -10 ℃ ~ + 40 ℃ | |||
Omgivende fuktighet | ≤95% RH (ingen kondensering) | |||

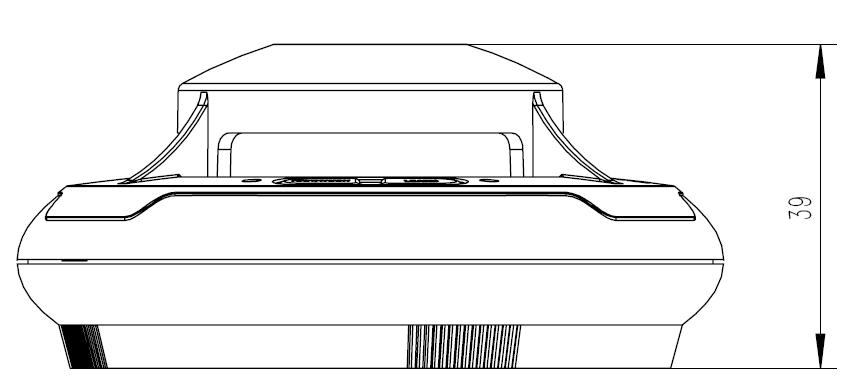

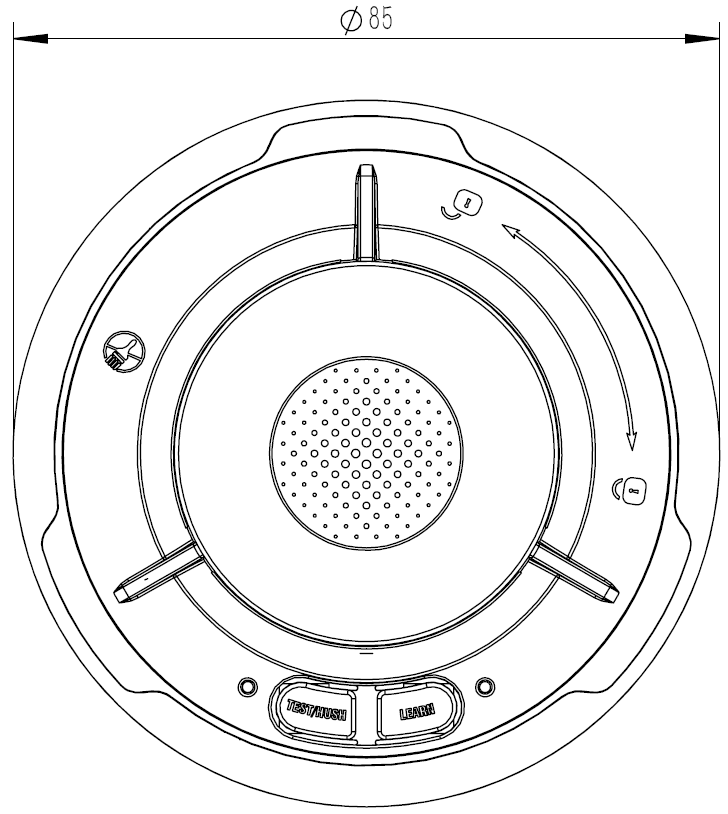

4. Utseende og dimensjoner (figur. 1)
5. Installasjon

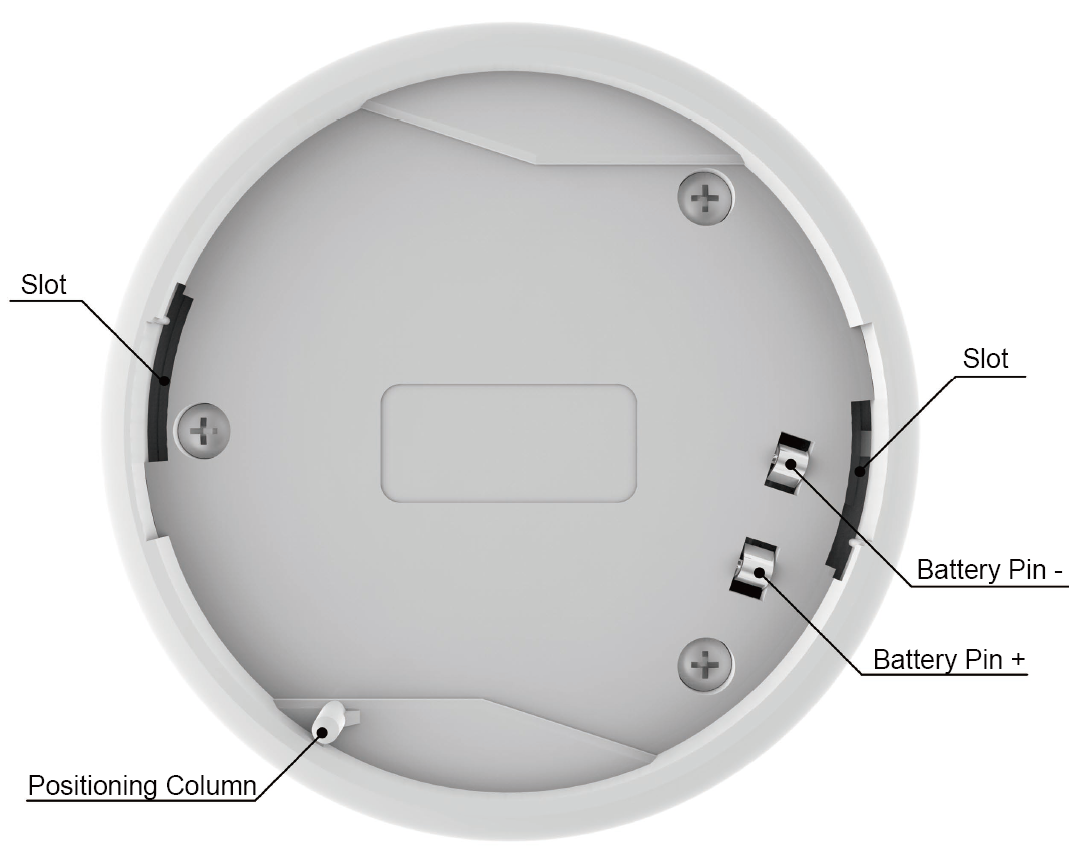

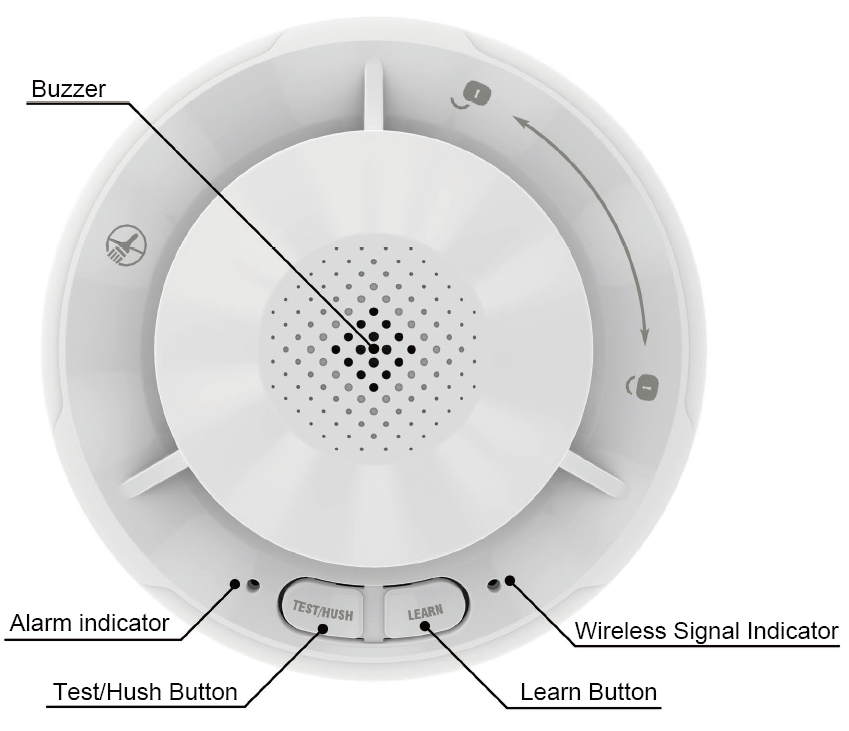

5.1 Funksjonsdiagram (Figur 2)
Figur 2.
5.2 Installasjonsinstruksjoner

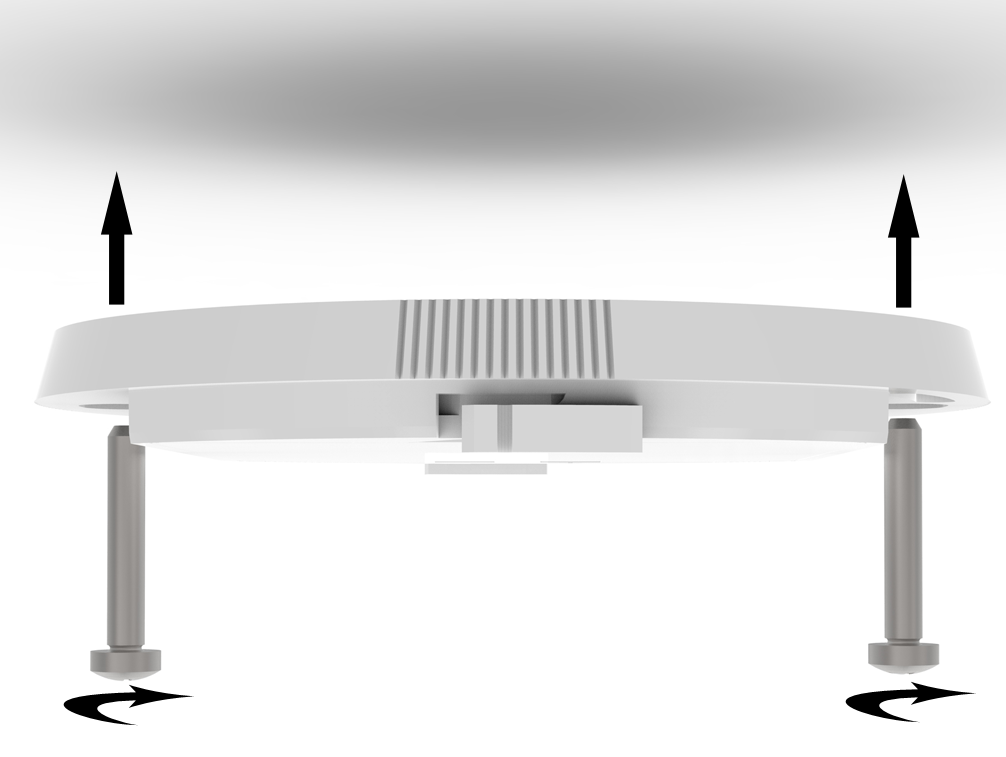

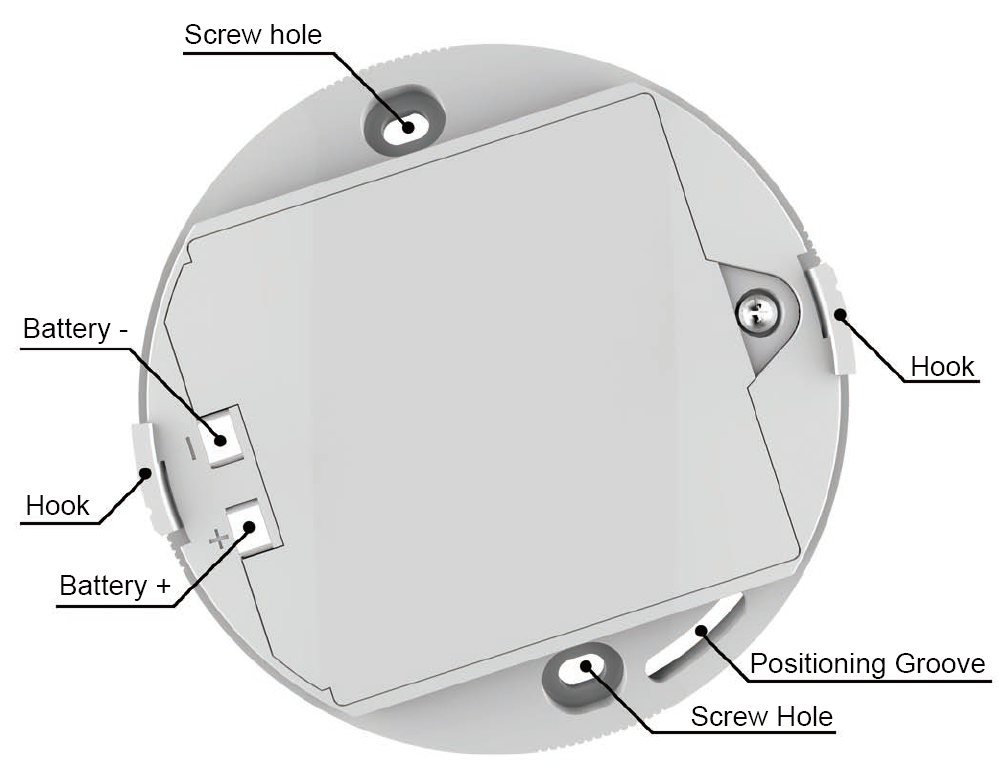

5.21 Hold monteringsplaten mot den valgte installasjonsposisjonen i taket, og merk midten av hullene med en blyant. Bor et hull gjennom blyantmerkene og bruk de vedlagte skruene og ankrene for å sikre monteringsplaten. (Se figur 4)
5.22 Sett inn kroken på monteringsplaten til sporet i alarmen, idet posisjoneringskolonnen skal også justere seg med posisjoneringssporet. Vri alarmen med urviseren til den klikker på plass.
Figur 4.
MERK: Hvis du ikke kan rotere alarmen etter at innsiden av kroken i sporet, må du kontrollere om posisjoneringskolonnen justeres med posisjoneringssporet.
5.3 Anbefalte steder for røykalarmer og steder som skal unngås
5.3.1 Anbefalte steder for røykalarmer
Installer minst en røykalarm i hvert soverom
Hvis du installerer røykalarmen i en passasje, hvis bredde er mindre enn 3M, må du installere den i midten og installere en enhet hver 12..
Minst 1,5m fra fluorescerende lampe eller neonlampe. (I tilfelle elektronisk interferens).
Minst 3m fra badet.
Minst 6m fra kjøkkenet eller komfyren.
Minst 30 cm fra lampene.
Finn røykalarmen i midten av rommet. Hvis du ikke kan, må du installere det minst 1m fra veggen.

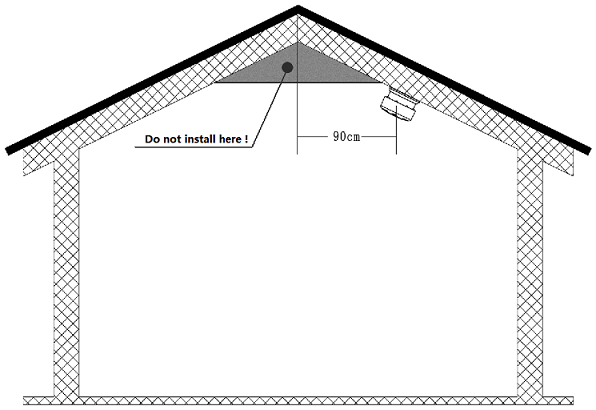

Hvis du installerer røykalarmen på skrånende eller toppet tak, skal installasjonsposisjonen være minst 90 cm fra det høyeste punktet.
5.3.2 Steder for å unngå
I garasjen. Forbrenningsprodukter er tilstede når du starter bilen din.
Nær friske luftventiler, fans, klimaanlegg eller andre drafty områder.
I støvete områder. Støvpartikler kan forårsake generalarm eller manglende alarm. Insektskjermen kan bare hindre en del av insekter eller støv.
Områder hvor har metallisk skjold som vil blokkere RF-signal.
I et område hvor temperaturen kan falle under 0 ℃ eller stige over 40 ℃.
I fuktige områder. Baderom. Kjøkken.
6. Funksjon
6.1 Lær å koble sammen
Sikre alle alarmer som må være sammenkoblet til monteringsplaten og vri med klokken.
Ta en som mester, trykk på Lær-knappen til grønn (signalindikatoren
Bytt fra rød / grønn / ingen farge).
Ta den andre som slave, trykk på Lær-knappen til Rød, og trykk deretter
Testknappen på Master One 1-2 sekunder, Lysdioden på Master starter
Blinkende og deretter stoppe, i mellomtiden vil slaven motta signalet, da den røde LED-lampen begynner å blinke og alarmerende og senere stoppe, noe som betyr at disse to stykkene har blitt koblet sammen med hell.
Merk: Hvis du har flere stykker som er inter-koblet til det samme systemet, gjenta den siste operasjonen og koble dem til Master One,
Trykk på Lær-knappen på mesteren i ingen farge etter at alle enhetene er tilkoblet.
6.2 TEST OPERATION:
Trykk på testknappen på Master og ikke slipp (rundt 10 sekunder) til slavene mottar signalet og alarmen sammen, har testoperasjonen
blitt fullført. Når du trykker på testknappen til slaven, vil mesteren
Motta signalet og alarmen også. Deretter læring av samtrafikk er fullført.
6.3 Slett minne:
Trykk på Lær-knappen til Grønn tilstand på noen sekunder, lysdioden begynner å blinke betyr at minnet slettes.
Note1: Alle røykalarmene i denne modellen har trådløs sammenkoblingsfunksjon. Det krever minst to røykalarmer. Innenfor effektiv interlink rekkevidde kan du samrette så mange enheter som du vil. Vi foreslår at du lærer samtrafikkoperasjonen før du installerer produktet i taket, for å gjøre operasjonen mer effektiv.
Note2: Interlink-området for dette produktet er ≥100m (åpent felt). Men da forskjellig konstruksjon vil ha forskjellig effekt på overføringsavstanden, hvis det er produkt som ikke kan kobles sammen, må du justere installasjonsposisjonen til produktet.
6.4 Driftsmodus
Testing
Trykk på Test-knappen og produktet vil gå inn i alarmmodus. Det vil gjøre piper som er høyere enn 86 dB. Alarmindikatoren (rød) blinker.
Standby-tilstand
I standby-tilstanden registrerer røykalarmen hvert 10. sekund. Alarmindikatoren blinker hvert 344 sekunder for å indikere at røykalarmen fungerer som den skal. Når det registrerer produkter av forbrenning, høres alarmen. Og alarmindikatoren (rødt) blinker samtidig, til luften er klar.
Stillhetsmodus (lav følsomhet)
Når det er i alarmtilstand, trykker du på Test / Hush-knappen og produktet vil gå inn i Silence-modus. Alarmindikatoren blinker hvert 9. sekund, og ingen hørbar lyd blir hørt, med mindre røyk blir tettere. Som vil vare i ca 9 minutter. Hvis du trykker på Test / Hush-knappen, vil du avslutte stillingsmodus.
Lavspenning advarsel
Når batterispenningen er for lav, vil produktet gjøre korte piper hvert 4.kt sekund for å advare brukeren, til batterispenningen overholder arbeidsspenningen til røykalarmen.
Alarmhistorie
Når alarmindikatoren (grønn) blinker 3 ganger hvert 4.3. sekunder, betyr det at alarmen er gjort. Vennligst sjekk om det er brannrisiko i detekteringsområdet. Denne indikasjonen vil ende 24 timer senere.
Smoke Chamber Degeneration ADVARSEL
Arbeidsmiljøet og tiden vil føre til at duegenerasjon av røykkammeret. Når produktet lager 3 korte pip hver 4.3 sekunder, indikerer den end-of-unit-life. Du bør erstatte røykalarmen med en ny.
7. Vedlikehold
7.1 Test røykalarmen hver uke ved å trykke på testknappen.
7.2 Rengjør røykalarmen med tørr klut. Bruk aldri vann, rengjøringsmidler eller løsemidler å rengjøre siden de kan skade enheten. Hindre at fremmedlegemet kommer inn i enheten.
7.3 Hvis røykalarmen ikke fungerer som den skal, må du ikke demontere enheten selv. Vennligst søk tjenesten til fagfolkene.
8. Poeng for forlatte produkter
8.1 Pakkematerialet er fornybart, så vær så snill å gjøre ditt beste for å resirkulere det.
8.2 Da dette produktet har innebygd ikke-utskiftbart batteri, kan denne enheten ikke forlates med vanlig husholdningsavfall.
