KD-122LE SROKAL ALARM
Brukermanual
Dokumentreferanse:QSP0701-B-2122LE-401
Versjon:A / 2.
Forfatter:Liu XueYong.Dato:2020.06.09
Revisor:Fang Yongda.Dato:2020.06.09
Godkjent av:Lang xinlinDato:2020.06.09
1. Kort introduksjon
KD-122LE trådløs sammenkoblet røykalarm er en bærbar, fotoelektrisk røykalarm med lavt strømforbruk. Intern presis analog krets og digital krets gjør deteksjonsarbeidet mer stabilt og pålitelig. Den har sammenkoblingsfunksjon ved hjelp av radiofrekvenskobling, som betyr at når en enhet gjør alarm, vil andre sammenkoblede enheter i Interlink-serien alarm på samme tid.
2. Produktegenskaper
Fotoelektrisk røykvarsling
Pålitelig ytelse og mindre generalarmer
Presis analog krets og digital krets
Lavt energiforbruk
Liten størrelse
Bærbar
Interlink rekkevidde> 100m (RF868MHz gratis felt)
3. Tekniske parametere
tekniske parametere | Røykvarsling | |||
Spenning | DC1.5V * 2 AAA | |||
Lavt batteri advarsel | 2.2V. | |||
Nåværende | Alarmstrøm | Quiescent Current. | ||
≤120mA | ≤2ua. | |||
Statusvisning | Standby-tilstand | LED (rød) blinker en gang om hvert 344 sekunder, ingen alarmlyd | ||
Alarmtilstand eller test | LED (rød) blinker og kontinuerlig alarm er gitt. | |||
Stillhetsmodus | LED (rød) blinker hvert 10. sekund, ingen alarmlyd, avslutt automatisk stillhetsmodus ca 9 minutter senere. | |||
Alarmminne | LED (grønn) blinker 3 ganger hvert 4.3. sekunder, og stopper 24 timer senere. Første gang du trykker på Test-knappen etter at alarmen er gjort, vil detektoren hint med spesiell alarmmodus. | |||
Slutten på livet | Advarsel vil bli gjort. Buzzeren piper 3 ganger hvert 43 sekund. | |||
Lavt batteri advarsel | LED (rød) blinker hvert 344 sekunder, piper om hvert 43 sekund. | |||
Alarm loudness. | ≥85DB / 3M. | |||
Trådløs sammenkobling | Radiofrekvens | 868MHz. | ||
Interlink rekkevidde | ≥100m (gratis felt) | |||
Samtrafikkindikasjon | Rød LED er stabil på betyr at produktet trenger å lære. Grønn LED er stabil på midler Produktet er klar til å sende identifikasjonskode. Grønn LED-blinkende midler Sammenkobling er fullført. | |||
Arbeidstemperatur | -10 ℃ ~ + 50 ℃ | |||
Omgivende fuktighet | ≤95% RH (ingen kondensering) | |||

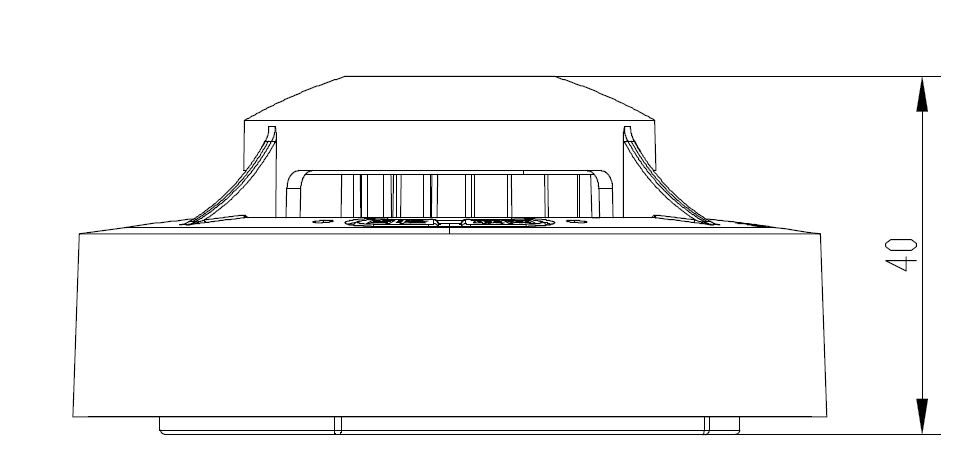

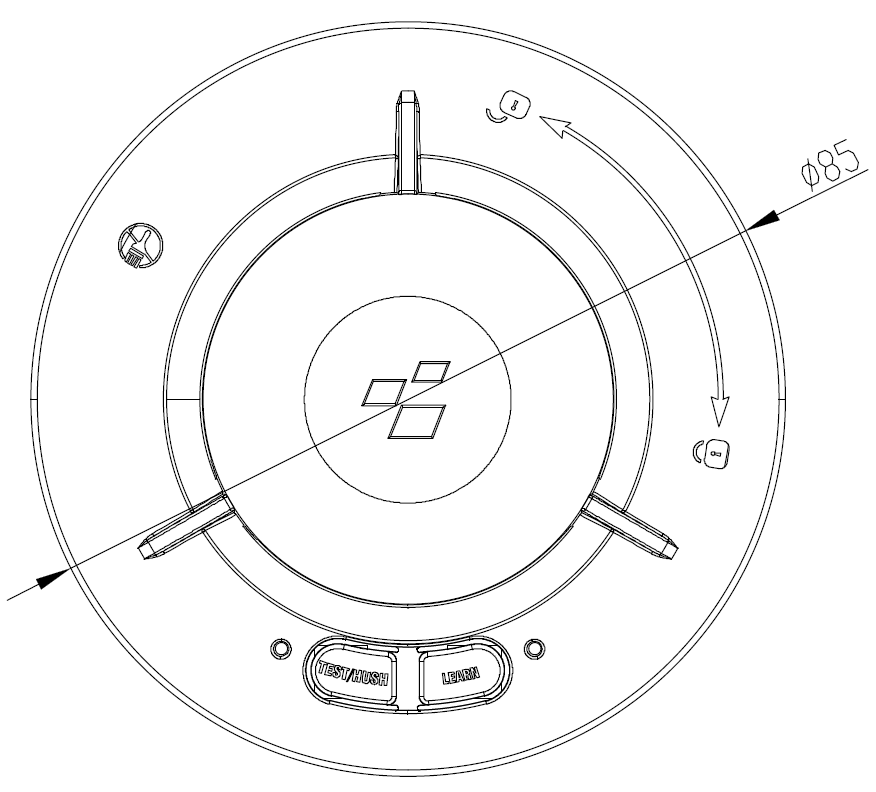

4. Utseende og dimensjoner (Figur 1)
Figur 1
5. Installasjon

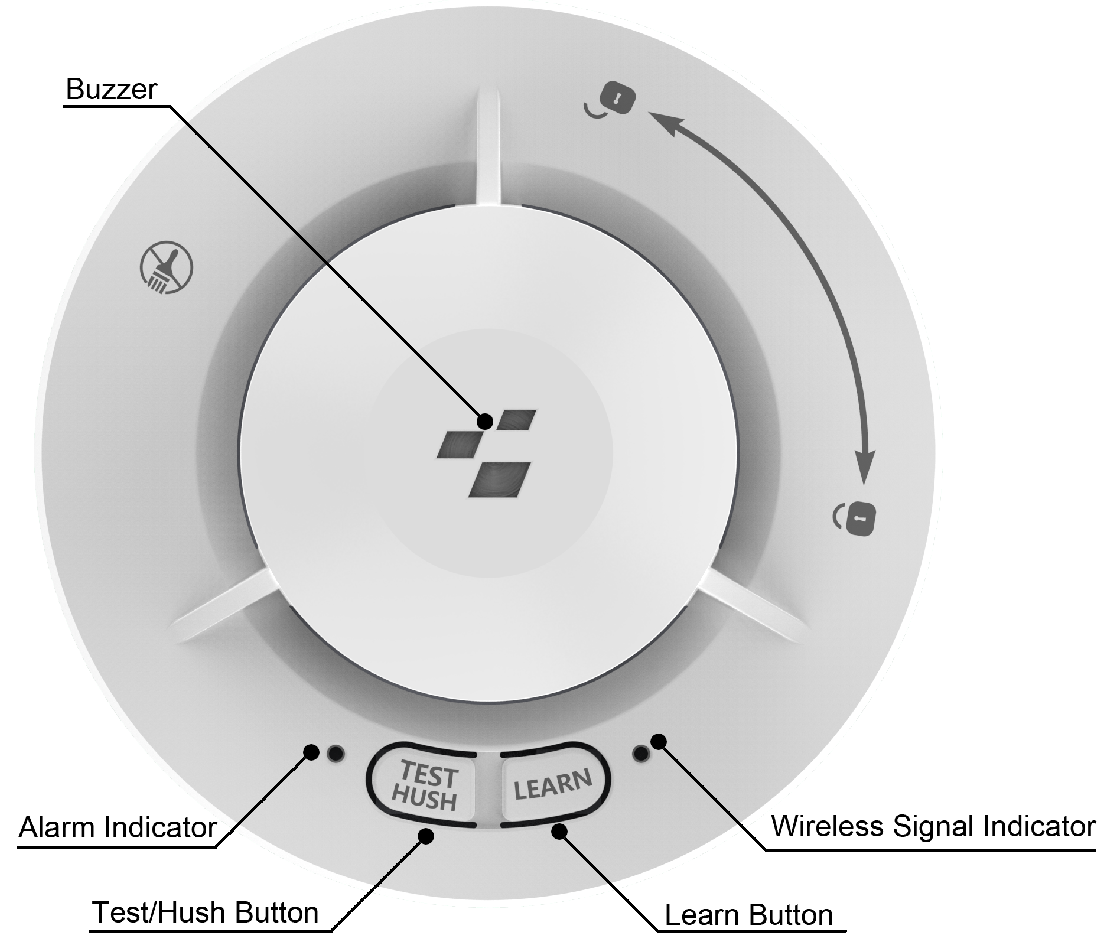

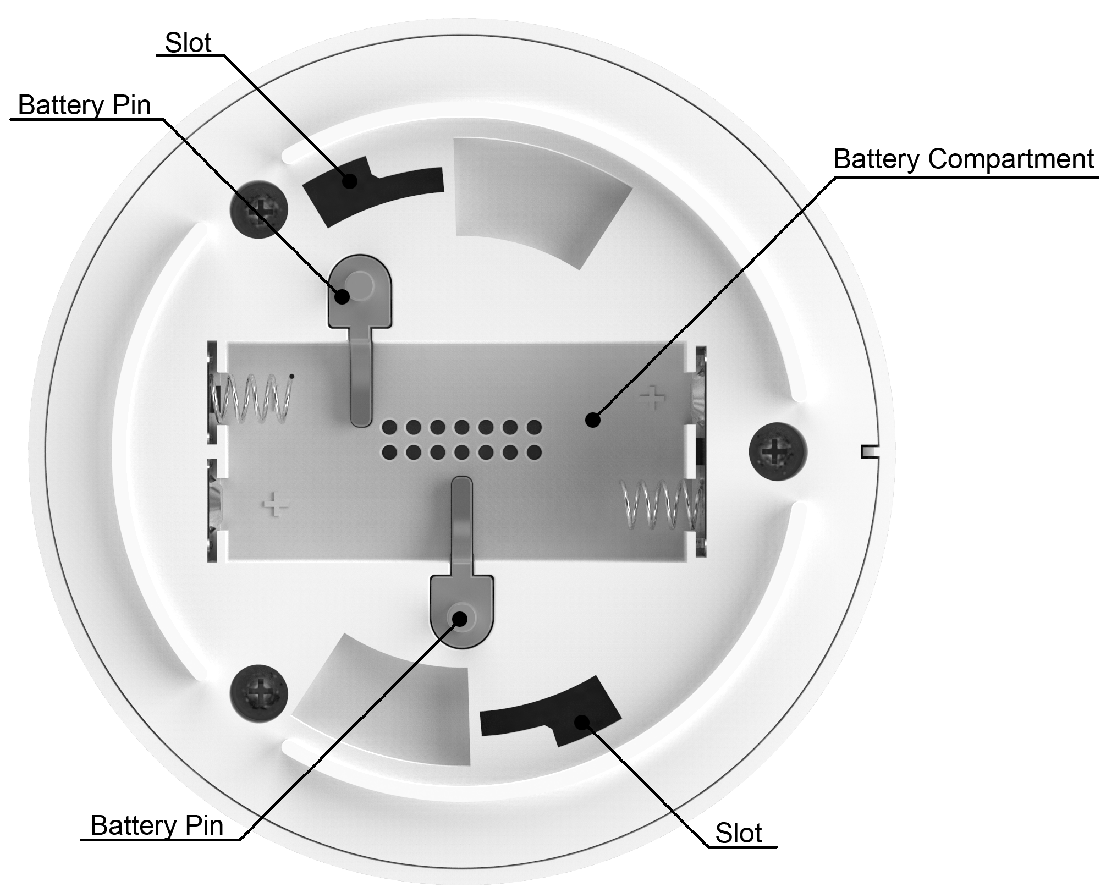

5.1 Funksjonsdiagram (Figur 2)
Figur 2.
5.2 Installasjonsinstruksjoner
en. Hold monteringsplaten mot den valgte installasjonsposisjonen i taket, og merk midten av to skruehull med blyant. Bor hull gjennom blyantmerkene og bruk de vedlagte skruene og ankrene for å sikre monteringsplaten.

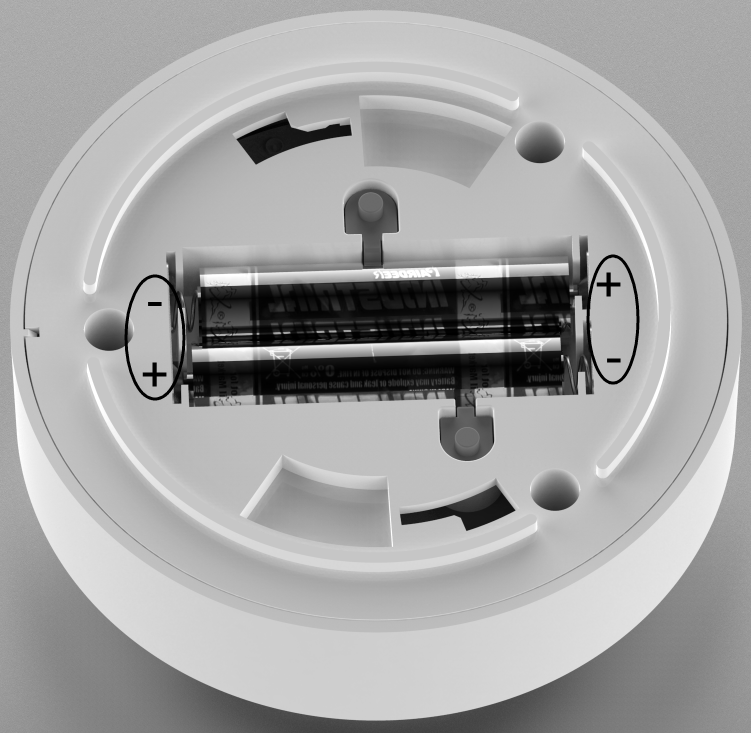

b. Installer batteriene i henhold til figur 3, og sørg for at polariteten samsvarer med merkene.

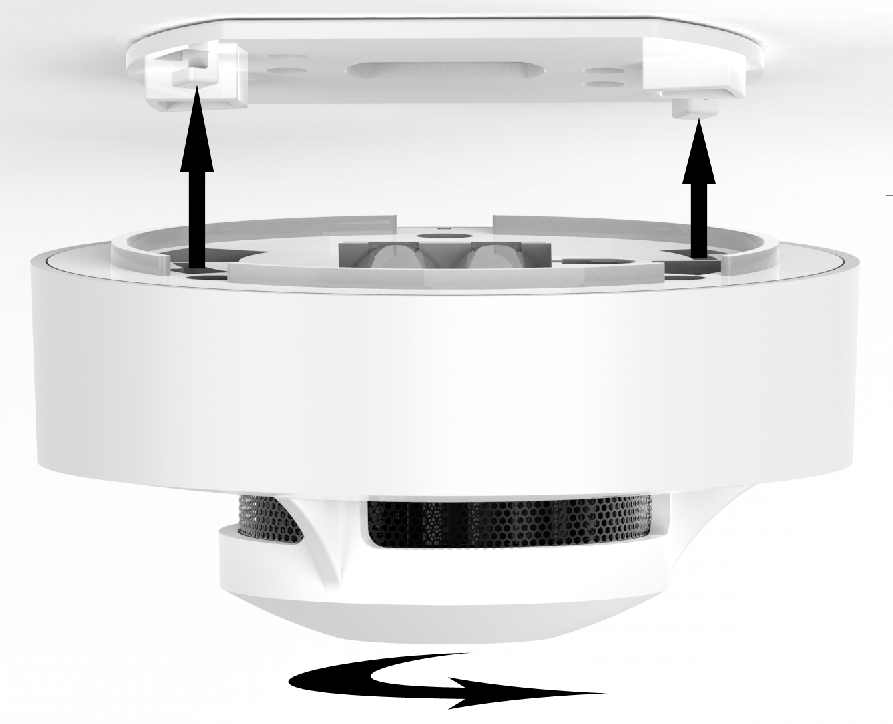

c. Sett krokene på monteringsplaten til alarmenes spor. Vri alarmen med urviseren til den klikker på plass. (Se figur 3)
d. Du kan flytte alarmen til et nytt sted ved å rotere alarmen mot urviseren, og deretter fjerne skruene og gjenta instruksjonene i 5.2a til 5.2c på den nye plasseringen.
Figur 3.
5.3 Bytte ut batteri
Når advarsel om lavt batteri er gjort (se avsnitt 6. funksjon), vennligst bytt batteriene umiddelbart.
Vri alarmen mot urviseren og fjern den fra monteringsplaten. Ta batteriene ut.
Bruk batteritype: LR03 / AAA.
Installer de nye batteriene i henhold til 5.2b til 5.2c.
Når batteriene er erstattet, må du teste driften av alarmen ved å trykke på Test-knappen. Hvis piper er laget, betyr det at produktet fungerer som det skal.
5.4 Anbefalte steder for røykalarmer og steder som skal unngås
en. Anbefalte steder for røykalarmer
Installer minst en røykalarm i hvert soverom.
Hvis du installerer røykalarmen i en passasje, hvis bredde er mindre enn 3M, må du installere den i midten og installere en enhet hver 12..
Minst 1,5m fra fluorescerende lampe eller neonlampe. (I tilfelle elektronisk interferens).
Minst 3m fra badet.
Minst 6m fra kjøkkenet eller komfyren.
Minst 30 cm fra lampene.

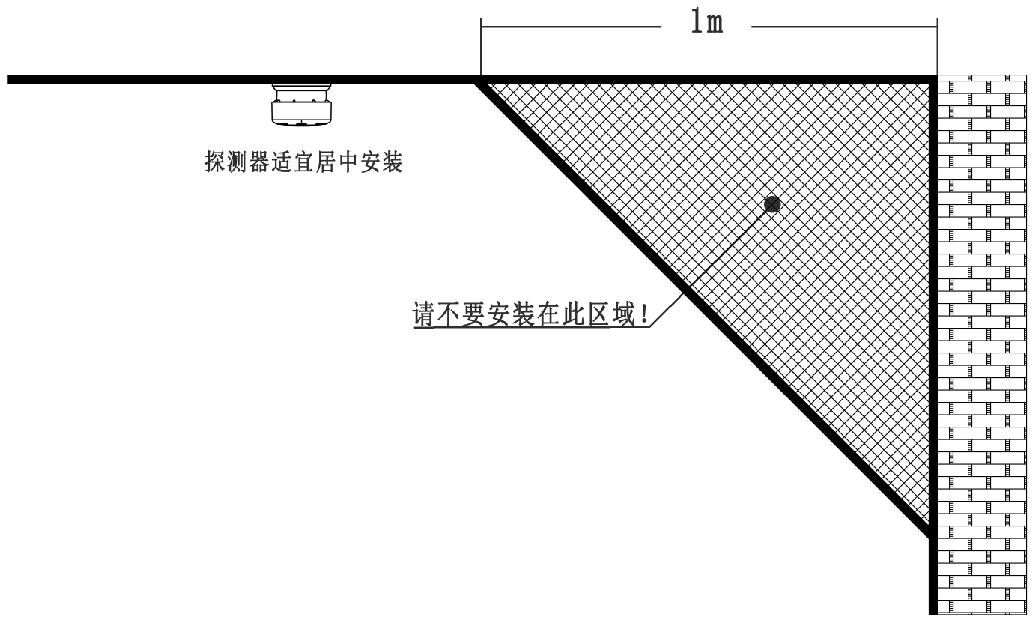

Finn røykalarmen i midten av rommet. Hvis du ikke kan, må du installere det minst 1m fra veggen.

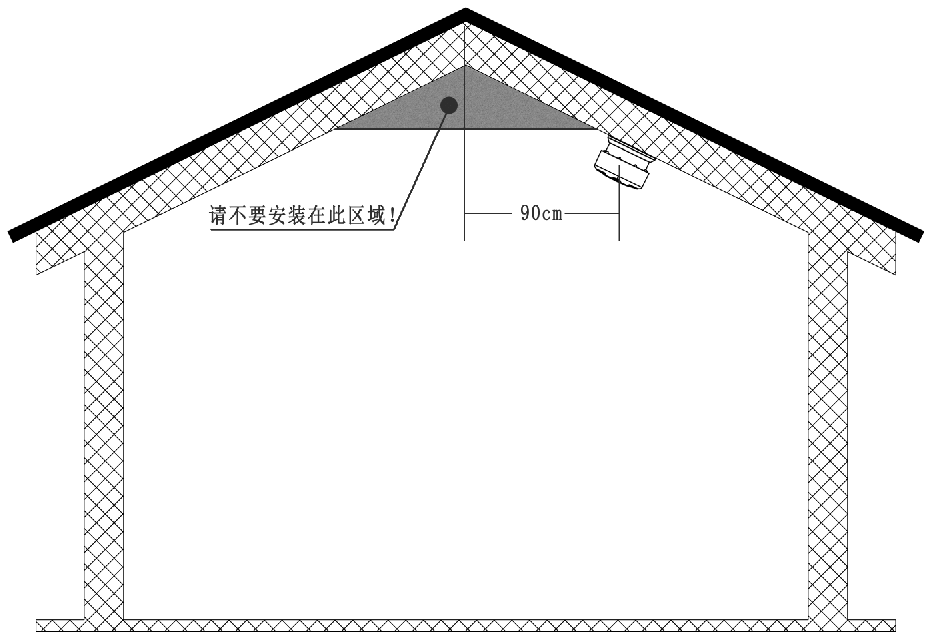

Hvis du installerer røykalarmen på skrånende eller toppet tak, skal installasjonsposisjonen være minst 90 cm fra det høyeste punktet.
b. Steder å unngå
I garasjen. Forbrenningsprodukter er tilstede når du starter bilen din.
Nær friske luftventiler, fans, klimaanlegg eller andre drafty områder.
I støvete områder. Støvpartikler kan forårsake generalarm eller manglende alarm. Insektskjermen kan bare hindre en del av insekter eller støv.
Områder hvor har metallisk skjold som vil blokkere RF-signal.
I et område hvor temperaturen kan falle under 0 ℃ eller stige over 40 ℃.
I fuktige områder. Baderom. Kjøkken.
6. Funksjon
A. Lær å koble sammen
Note1: Alle røykalarmene i denne modellen har trådløs sammenkoblingsfunksjon. Det krever minst to røykalarmer. Innenfor effektivt interlink-område kan 100 enheter være sammenkoblet. Vi foreslår at du har fullført samtrafikkoperasjon før du installerer produktet i taket, for å gjøre operasjonen mer effektiv.
Note2: Interlink-området for dette produktet er ≥100m (gratis felt). Men da forskjellig konstruksjon vil ha forskjellig effekt på overføringsavstanden, hvis det er produkt som ikke kan kobles sammen, må du justere installasjonsposisjonen til produktet.
1. Sikre alle produktene som må være sammenkoblet til monteringsplater og vri med urviseren. Deretter går disse enhetene standby-tilstand. Men de er ikke sammenkoblet med hverandre nå.
2. Velg ett produkt som verten, og dobbeltklikk på Lær-knappen. Den trådløse signalindikatoren (ved siden av Lær-knappen) blir grønn.
3. Velg andre produkter som skal kobles sammen. Trykk på Lær-knappen på hver enhet, og den trådløse signalindikatoren blir rød. Det betyr at koden for disse enhetene vil bli overført til verten umiddelbart.
4. Trykk på testknappen på verten, og det vil gjøre piper. Hvis andre sammenkoblede enheter mottar kodesignal, vil den trådløse signalindikatoren (Grønn LED) ved siden av Lær-knappen blinke og piper vil bli gjort. Deretter er læring av sammenkobling fullført.
5. Når alle operasjonene er fullført, vil enhetene gå inn i standby-tilstand 1 minutt senere. Eller du kan trykke på Lær-knappen på hver enhet for å få den trådløse signalindikatoren til å gå ut.
6. Hvis du vil avbryte sammenkobling av visse enheter, trykker du på og holder Lær-knappen i minst 3 sekunder til den trådløse signalindikatoren blinker raskt.
B. Driftsmodus
Test
Trykk på Test-knappen og produktet vil gå inn i alarmmodus. Det vil gjøre piper som er høyere enn 86 dB. Alarmindikatoren (rød) blinker.
Standby-tilstand
I standby-tilstanden registrerer røykalarmen hvert 10. sekund. Alarmindikatoren blinker hvert 344 sekunder for å indikere at røykalarmen fungerer som den skal. Når det registrerer produkter av forbrenning, høres alarmen. Og alarmindikatoren (rødt) blinker samtidig, til luften er klar.
Stillhetsmodus
Når det er i alarmtilstand, trykker du på Test / Hush-knappen og produktet vil gå inn i Silence-modus. Alarmindikatoren blinker hvert 9. sekund, og ingen hørbar lyd blir hørt, med mindre røyk blir tettere. Som vil vare i ca 9 minutter. Hvis du trykker på og holder Test / Hush-knappen i flere sekunder, avsluttes stillingsmodus.
Lavt batteri advarsel
Når batterispenningen er for lav, vil produktet gjøre korte piper hvert 4.kt sekund for å advare brukeren, til batterispenningen overholder arbeidsspenningen til røykalarmen.
Alarmhistorie
Når alarmindikatoren (grønn) blinker 3 ganger hvert 4.3. sekunder, betyr det at alarmen er gjort før. Vennligst sjekk om det er brannrisiko i detekteringsområdet. Denne indikasjonen vil ende 24 timer senere.
Smoke Chamber Degeneration ADVARSEL
Arbeidsmiljøet og tiden vil føre til at duegenerasjon av røykkammeret. Når produktet lager 3 korte pip hver 4.3 sekunder, indikerer den end-of-unit-life. Du bør erstatte røykalarmen med en ny.
7. Vedlikehold
7.1 Test røykalarmen hver uke ved å trykke på testknappen.
7.2 Rengjør røykalarmen med tørr klut hver uke. Bruk aldri vann, rengjøringsmidler eller løsemidler å rengjøre siden de kan skade enheten. Hindre at fremmedlegemet kommer inn i enheten.
7.3 Hvis røykalarmen ikke fungerer som den skal, må du ikke demontere enheten selv. Vennligst søk tjenesten til fagfolkene.
7.4 Når advarsel i slutten av livet er gjort, vennligst ikke bruk produktet mer. Erstatt den med en ny.
8. Poeng for forlatte produkter
8.1 Pakkematerialet er fornybart, så vær så snill å gjøre ditt beste for å resirkulere det.
8.2 Batteriene og avfallets elektriske apparater som har blitt brukt, kan ikke forlates med normal husholdningsavfall.
KD-122LE SROKAL ALARM
Brukermanual
Dokumentreferanse:QSP0701-B-2122LE-401
Versjon:A / 2.
Forfatter:Liu XueYong.Dato:2020.06.09
Revisor:Fang Yongda.Dato:2020.06.09
Godkjent av:Lang xinlinDato:2020.06.09
1. Kort introduksjon
KD-122LE trådløs sammenkoblet røykalarm er en bærbar, fotoelektrisk røykalarm med lavt strømforbruk. Intern presis analog krets og digital krets gjør deteksjonsarbeidet mer stabilt og pålitelig. Den har sammenkoblingsfunksjon ved hjelp av radiofrekvenskobling, som betyr at når en enhet gjør alarm, vil andre sammenkoblede enheter i Interlink-serien alarm på samme tid.
2. Produktegenskaper
Fotoelektrisk røykvarsling
Pålitelig ytelse og mindre generalarmer
Presis analog krets og digital krets
Lavt energiforbruk
Liten størrelse
Bærbar
Interlink rekkevidde> 100m (RF868MHz gratis felt)
3. Tekniske parametere
tekniske parametere | Røykvarsling | |||
Spenning | DC1.5V * 2 AAA | |||
Lavt batteri advarsel | 2.2V. | |||
Nåværende | Alarmstrøm | Quiescent Current. | ||
≤120mA | ≤2ua. | |||
Statusvisning | Standby-tilstand | LED (rød) blinker en gang om hvert 344 sekunder, ingen alarmlyd | ||
Alarmtilstand eller test | LED (rød) blinker og kontinuerlig alarm er gitt. | |||
Stillhetsmodus | LED (rød) blinker hvert 10. sekund, ingen alarmlyd, avslutt automatisk stillhetsmodus ca 9 minutter senere. | |||
Alarmminne | LED (grønn) blinker 3 ganger hvert 4.3. sekunder, og stopper 24 timer senere. Første gang du trykker på Test-knappen etter at alarmen er gjort, vil detektoren hint med spesiell alarmmodus. | |||
Slutten på livet | Advarsel vil bli gjort. Buzzeren piper 3 ganger hvert 43 sekund. | |||
Lavt batteri advarsel | LED (rød) blinker hvert 344 sekunder, piper om hvert 43 sekund. | |||
Alarm loudness. | ≥85DB / 3M. | |||
Trådløs sammenkobling | Radiofrekvens | 868MHz. | ||
Interlink rekkevidde | ≥100m (gratis felt) | |||
Samtrafikkindikasjon | Rød LED er stabil på betyr at produktet trenger å lære. Grønn LED er stabil på midler Produktet er klar til å sende identifikasjonskode. Grønn LED-blinkende midler Sammenkobling er fullført. | |||
Arbeidstemperatur | -10 ℃ ~ + 50 ℃ | |||
Omgivende fuktighet | ≤95% RH (ingen kondensering) | |||
4. Utseende og dimensjoner (Figur 1)
Figur 1
5. Installasjon

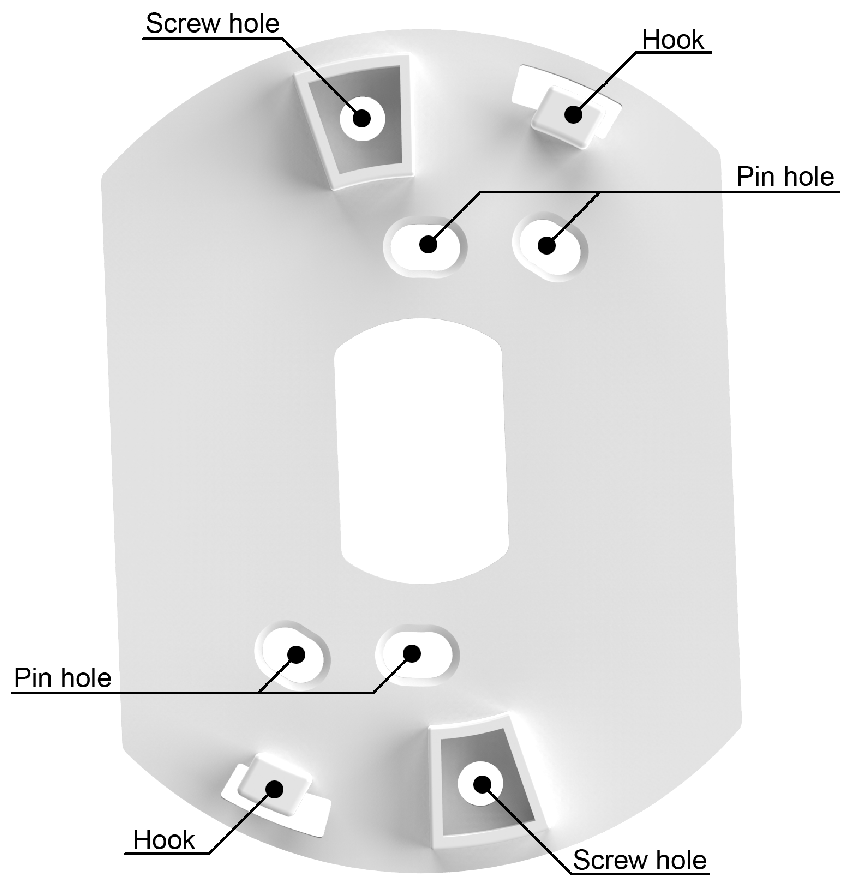

5.1 Funksjonsdiagram (Figur 2)
